橡膠擠出機(jī)螺桿作為生產(chǎn)的核心部件，長(zhǎng)期面臨磨損與腐蝕的雙重夾擊。在含白炭黑配方橡膠加工中，螺桿在高溫高壓環(huán)境下運(yùn)轉(zhuǎn)，白炭黑填充劑與殘留溶劑、濕氣共同作用，引發(fā)螺桿表面點(diǎn)蝕、溝槽磨損與疲勞裂紋，導(dǎo)致密封失效、擠出波動(dòng)與能耗激增。某企業(yè)曾因螺桿腐蝕導(dǎo)致停機(jī)頻次上升40%，備件成本年增超50萬元——這些痛點(diǎn)在橡膠制品廠中絕非個(gè)例。

　　一、螺桿失效的元兇：磨損與腐蝕的疊加效應(yīng)

　　材料化學(xué)腐蝕不容忽視

　　白炭黑橡膠中的溶劑殘留物與氯化物助劑在高溫下釋放氯離子和酸性氣體，與螺桿金屬表面發(fā)生電化學(xué)反應(yīng)。尤其在停機(jī)時(shí)物料滯留，腐蝕性物質(zhì)持續(xù)侵蝕螺桿薄弱區(qū)域，形成局部點(diǎn)蝕坑38。當(dāng)加工溫度超過200℃時(shí)，有機(jī)硅處理劑分解產(chǎn)生的活性硅組分，將進(jìn)一步加速金屬晶界腐蝕1。

　　物理磨損集中于四大高危區(qū)

　　根據(jù)雙螺桿磨損定位分析，重磨損區(qū)具有顯著共性：

　　●加料段：未熔融的碳酸鈣、滑石粉等填料如砂紙般磨損螺桿表面，該區(qū)域磨損深度可達(dá)其他部位3倍以上

　　●玻纖增強(qiáng)區(qū)：玻璃纖維被螺桿剪切時(shí)斷裂產(chǎn)生的鋒利斷面，在螺紋棱角刮擦出深度凹槽

　　●懸臂彎曲段：螺桿末端因重力下垂導(dǎo)致與機(jī)筒下側(cè)間隙過小，每轉(zhuǎn)一圈產(chǎn)生刮擦式磨損

　　●嚙合剪切區(qū)：雙螺桿嚙合面承受超高剪切應(yīng)力，螺棱側(cè)面出現(xiàn)材料剝落

　　二、科學(xué)延長(zhǎng)壽命：從選材到運(yùn)維的系統(tǒng)方案

　　優(yōu)選抗蝕耐磨合金材料

　　基礎(chǔ)滲氮鋼(如38CrMoAl)表面硬度僅950-1020HV，氮化層厚度不足0.7mm，難以應(yīng)對(duì)嚴(yán)苛工況。領(lǐng)先企業(yè)轉(zhuǎn)向雙層復(fù)合工藝：螺桿基體采用高溫韌性優(yōu)異的H13鋼，表面通過以下技術(shù)強(qiáng)化：

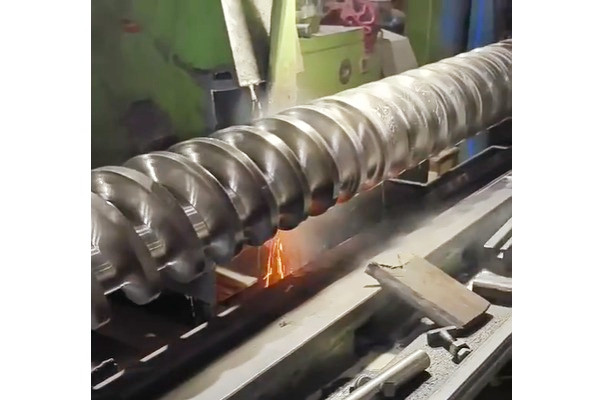

　　●等離子噴焊：熔覆鎳基碳化鎢合金層，厚度達(dá)3mm，顯微硬度超1400HV

　　●高速氧燃噴涂(HVOF)：以762m/s速度噴射碳化鉻顆粒，形成孔隙率<1%的致密涂層

　　某密封條生產(chǎn)企業(yè)采用HVOF處理螺桿后，加工白炭黑EPDM膠料時(shí)壽命從8個(gè)月延長(zhǎng)至28個(gè)月。

　　智能濕度與溫度聯(lián)控

　　濕氣腐蝕的防控需雙管齊下：

　　●環(huán)境除濕：在擠出機(jī)上方安裝風(fēng)幕系統(tǒng)，保持工作區(qū)濕度≤45%RH

　　●料筒干燥：配置雙級(jí)除濕干燥機(jī)，確保膠料含水率<0.02%

　　●梯度控溫：在腐蝕敏感區(qū)(如熔融段)實(shí)施精準(zhǔn)溫控，溫度波動(dòng)控制在±1.5℃，避免局部過熱降解

　　表面處理技術(shù)對(duì)比

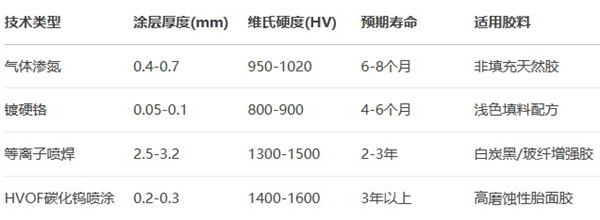

　　下表為主要強(qiáng)化工藝的經(jīng)濟(jì)性與適用場(chǎng)景：

　　精細(xì)化運(yùn)維管理流程

　　1.停機(jī)即時(shí)清潔規(guī)程

　　使用專用清洗料(如低密度聚乙烯+碳酸氫鈉)在180℃下循環(huán)20分鐘，徹底清除殘留膠料。禁用鋼刷清理，改用銅合金刮刀+超聲波清洗，避免表面損傷。

　　2.磨損動(dòng)態(tài)監(jiān)測(cè)體系

　　建立螺桿數(shù)字化檔案，每次維護(hù)時(shí)測(cè)量：

　　關(guān)鍵截面的直徑偏差(允許磨損量<0.08mm)

　　螺棱寬度縮減率(臨界值15%)

　　表面粗糙度Ra值(>3.2μm需修磨)

　　當(dāng)擠出量下降5%即觸發(fā)預(yù)警(計(jì)算模型：Q=(B-A)/h×100，B為當(dāng)前間隙，A為初始間隙，h為螺槽深)。

　　3.軸承健康保障機(jī)制

　　每500小時(shí)更換一次耐高溫潤(rùn)滑脂(滴點(diǎn)>260℃)，定期檢測(cè)驅(qū)動(dòng)端軸承軸向游隙。當(dāng)游隙>0.15mm時(shí)立即調(diào)整，避免螺桿偏心運(yùn)轉(zhuǎn)導(dǎo)致掃膛磨損。

　　三、實(shí)效驗(yàn)證：系統(tǒng)方案的應(yīng)用成果

　　某汽車密封件企業(yè)實(shí)施綜合優(yōu)化后成效顯著：

　　●螺桿壽命：從平均11個(gè)月延長(zhǎng)至34個(gè)月；

　　●能耗指標(biāo)：因間隙泄漏減少，噸膠電耗下降18%；

　　●停機(jī)損失：非計(jì)劃停機(jī)減少75%，年增產(chǎn)密封條120噸。

　　橡膠擠出機(jī)螺桿的壽命保衛(wèi)戰(zhàn)是系統(tǒng)工程。從材料基因優(yōu)化(抗蝕合金基體+超硬涂層)、到環(huán)境精準(zhǔn)控制(濕度/溫度聯(lián)鎖)，再到預(yù)測(cè)性維護(hù)體系(數(shù)字孿生+磨損模型)，每一環(huán)節(jié)都需貫徹精密管理思維。當(dāng)螺桿在高壓腔體內(nèi)持續(xù)運(yùn)轉(zhuǎn)時(shí)，這些技術(shù)細(xì)節(jié)的累積效應(yīng)，終將轉(zhuǎn)化為企業(yè)成本賬本上的可觀利潤(rùn)與市場(chǎng)競(jìng)爭(zhēng)力
